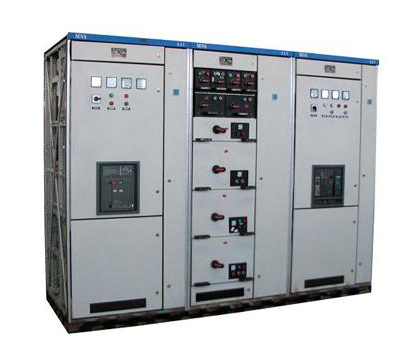

西宁低压配电柜安装后应满足哪些条件

发布时间:2023-07-27 11:16人气:

西宁低压配电柜的安装场所符合土木工程的基本条件。预埋管道和预埋件应清理干净;现场具备运输条件,保持道路平整畅通。低压开关柜安装后,测试输电,现场低压配电柜应满足哪些条件?

西宁低压配电柜试验调整

1.高压试验由当地供电部门许可的试验单位进行。试验标准符合国家标准.地方供电部门的规定及产品技术资料要求。

2.试验内容:高压柜框架.母线.避雷器.高压瓷瓶.电压互感器.电流互感器.各种开关等。

3.调整内容:过流继电器调整,时间继电器.信号继电器调整和机械连锁调整。

4.二次控制小线调整和模拟试验,再次拧紧所有端子螺丝。

5.绝缘测试:5000V绝缘电阻测试仪在端子板上测试每个电路的电阻,电阻必须大于0.5MΩ。

6.如果二次小线如有晶体管,集成电路.用万用表测试电路是否接通电子元件。

7.连接临时控制电源和操作电源;将柜(盘)内的控制电源连接起来;.拆下操作电源电路熔断器上端相线,连接临时电源。

8.模拟试验:根据图纸要求,分别模拟试验控制.连锁.操作.继电保护和信号动作正确、灵敏、可靠。

9.拆除临时电源,复位拆除的电源线。

低压柜送电运行条件

1.安装作业全部完成,质检部门全部合格。所有试验项目均合格,并有试验报告。

2.试验用电器.绝缘靴.绝缘手套.临时接地编织铜线.绝缘胶垫.应准备好粉末灭火器等。

3.检查母线.设备上是否有残留的杂物。


4.组织试运行,明确试运行指挥人、操作人员和监护人。

5.清洁设备及变配电室.控制室的灰尘。用吸尘器清洁电器。.仪表元件。

6.继电保护动作灵敏可靠,控制动作灵敏可靠,.连锁.信号等动作准确。

低压配电柜送电

1.供电部门检查合格后,将电源送入建筑物,经验电后,.校相无误。

2.安装单位合进线柜开关,检查PT柜上电压表三相电压是否正常。

3.关闭变压器柜开关,检查变压器是否有电。

4.关闭低压柜进线开关,检查电压表三相电压是否正常。

5.按上述顺序依次送电。

6.在低压联络柜内,在开关上下侧(开关不合格状态)进行同一校核。使用电压表或万用表电压档500V,用表网测针,分别接触两路同相,此时电压表无读数,表示两路电同相。用同样的方法检查另外两相。

7.验收:送电空载运行244h,无异常现象.办理验收手续,交建设单位使用。西宁低压配电柜同时提交变更谈判记录.产品合格证.说明书.技术资料等技术资料。
